Piecewise Linear Model 그래프에서 ideal, real 이 다른 점



차이점 정리:

Ideal 모델

- 이상적인 상황에서 사용하기에 유용함

- 다이오드의 실제 동작과는 차이가 있음



Real 모델:

- 다이오드의 실제 동작을 고려하여 만들어짐

- 다이오드의 실제 동작과 유사한 결과를 얻을 수 있음



---

1) Ideal model

- 다이오드의 전압-전류 특성이 완벽한 직선이라고 가정

- Forward bias region에서의 Cut-in voltage(문턱 전압: 다이오드가 동작하기 시작하는 전압)가 0V에 가깝고, 전압이 증가함에 따라 전류도 비례하여 증가함

- Reverse bias region에서는 전류가 0A인 것으로 나타남

- Ideal 모델은 실제 다이오드의 동작 범위 내에서는 유용하지만, 이상적인 모델이므로 다이오드의 실제 동작과는 차이가 있음

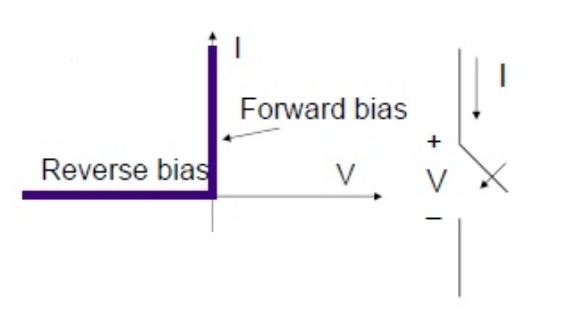

ideal diode model

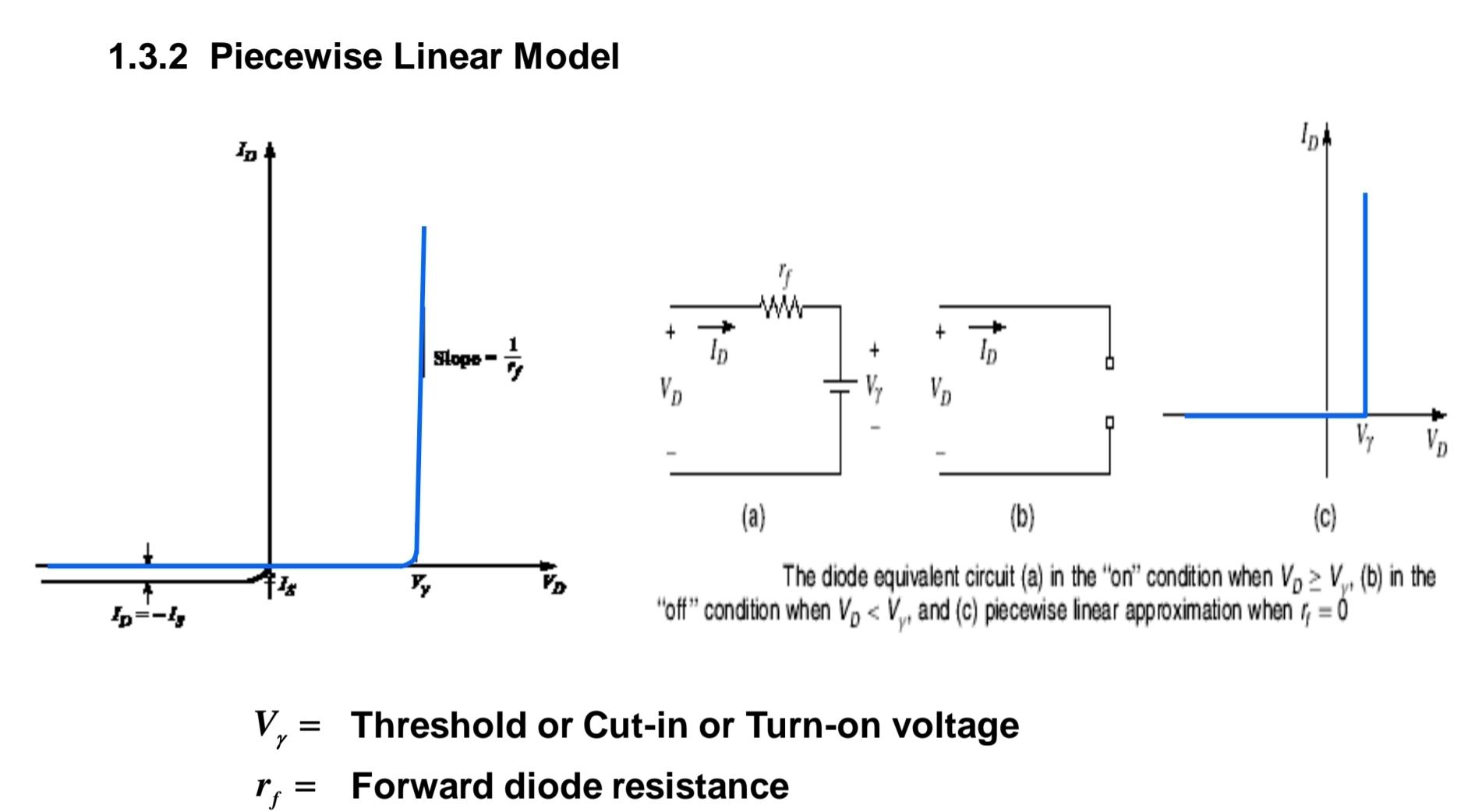

2) Real model

-  Ideal 모델의 단점을 보완한 모델

- 다이오드의 실제 동작을 고려하여 만들어짐

- Forward bias region에서의 Cut-in voltage가 0.6V~0.7V 정도로 나타남

- 전압이 증가함에 따라 전류도 증가하지만, 일정 수준 이상에서는 전류가 증가하지 않음

- Reverse bias region에서는 일정 수준 이상의 전압이 걸리면 다이오드가 파괴될 수 있으며, 이를 방지하기 위해 역방향 전압이 일정 수준 이상인 경우, 다이오드에 저항을 연결하여 보호 회로를 구성하기도 함



---
